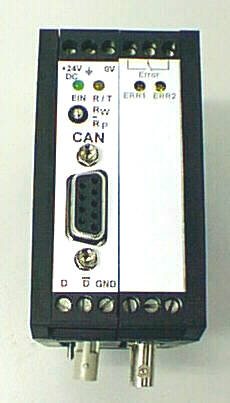

Produkte .. Gateway CAN2LWL |
|
Dieses Gateway eignet
sich vorzüglich um die Reichweite des CAN-Buses zu erhöhen,
Datenübertragung in ein stark
gestörtes Feld zu
ermöglichen und eine hohe Sicherheit an Leitungsunterbrechung
oder Leitungsstörung zu gewährleisten.
Durch den LWL
Ring wird eine Unterbrechung des Ringes automatisch erkannt und die
Sende- und Empfangsrichtung
umgeschaltet. Fehlerzustände
werden über eine LED angezeigt und können über einen
Relaiskontakt weiterverarbeitet werden.
|
Baudrate |
1 Mbit/s |
500 Kbit/s |
125 Kbit/s |
100 Kbit/s |
50 Kbit/s |
|
Max. Abstand z. 2 Modulen |
2 km |
2 km |
4 km |
4 km |
4 km |
|
Max. Ringaus- dehnung bei 16 Modulen |
7,6 km |
7,6 km |
15 km |
15 km |
15 km |
Redundante Datenübertragung
Max. 1 Mbit/s CAN-Bus Daten-übertragung
Fehlermeldung über potentialfreies Relais und LED
|
Anschaltung: |
CAN-BUS nach ISO 11898 |
|
Busgeschwindigkeit: |
20 KBit/s ... 1 MBit/s |
|
Galvanische Trennung IN/OUT: |
1 kV DC |
|
Spannungsversorgung: |
24V DC |
|
Anschlußtechnik: |
1 x 9 pol.
DSUB-Stift (CAN-Bus) |
|
Anzeigen: |
LED's zur Netz-Ein, Datenübertragung und LWL-Streckenfehler |
|
Gehäuse: |
Kunststoff, rastbar auf Normtragschienen |
Typname |
Artikelnummer |
|
CAN2LWL |
2 301 954 |
